超聲波傳感器 DBC4-1000-M18-12-V5
產品類型：超聲波傳感器
檢測距離：15-1000mm
換能器頻率：255KHz
標準目標板：100 mm x 100 mm
工作電壓：10 ... 30 V DC ，紋波 10%SS
輸出信號：PNP；常開
防護等級：IP67
- 感應范圍：15 ... 1000 mm
- 標準目標板：100 mm x 100 mm
- 換能器頻率：大約 255 kHz
- 指示燈/操作鍵
- 綠色 LED：上電
- 黃色 LED：開關狀態
- 紅色 LED：出錯，未檢測到目標物
- 電氣特性
- 工作電壓：10 ... 30 V DC ，紋波 10%SS
- 空載電流：≤ 20 mA
- 輸入
- 輸入類型：1個TEACH_IN輸入
- 自由空氣路徑: -UB ... +1 V, 目標物: +6 V ... +UB
- 輸出
- 輸出類型：PNP，常開
- 額定工作電流：200 mA ，短路/過載保護
- 電壓降：≤ 3 V
- 接通延時：< 5 ms
- 開關頻率：≤ 100 Hz
- 尺寸：Φ18mm*40mm
- 許可和認證
- UL認證：cULus Listed，一般要求
- CSA 認證：cCSAus Listed, 一般目的
- CCC 認證：最大工作電壓為 36 伏的產品，無需經過許可認證，且因此無須配備CCC-標識。
- 周?chē)h(huán)境
- 環境溫度：-25 ... 70 °C (-13 ... 158 °F)
- 儲存溫度：-40 ... 85 °C (-40 ... 185 °F)
- 機械特性
- 連接類型：連接器 M12 x 1 , 4 針
- 防護等級：IP67
- 材料：
- 外殼：黃銅鍍鎳
- 換能器：環氧樹脂/空心玻璃球混合物；聚氨基甲酸脂泡沫體，外殼PBT
- 重量：25 g

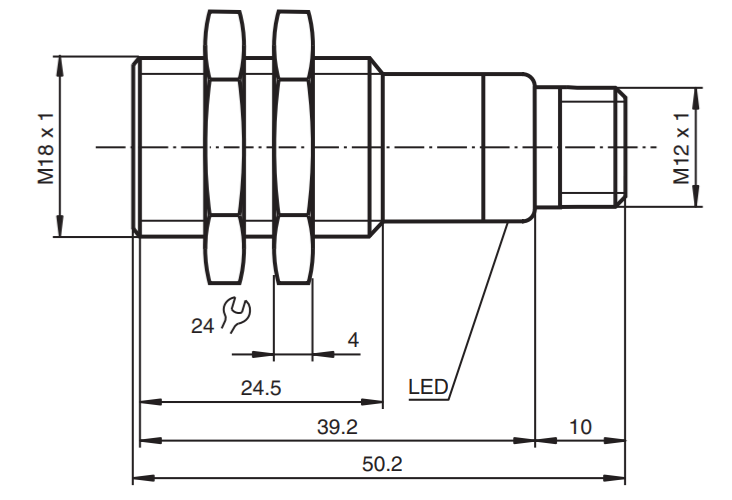

尺寸圖
連接圖
