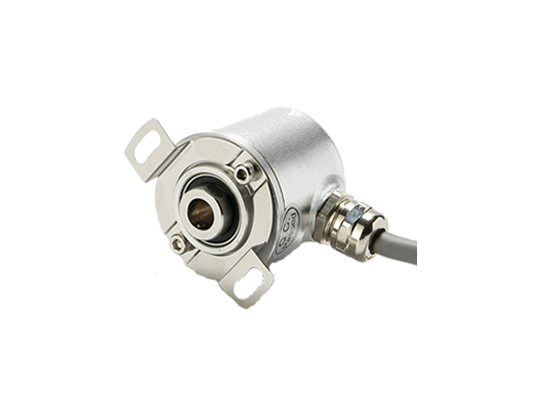

RM38H 多圈絕對值編碼器
行業應用：紡織機械、折彎?rùn)C(jī)械、印刷機械、冶金行業、電梯
產品結構：空心軸
外徑：38mm
輸出信號：RS485，自由協議和MODBUS RTU協議
最大圈數：25位
工作電壓：10-30Vdc 或5Vdc 極性保護
防護等級：IP65；IP68可選
工作電壓：10-30Vdc 或5Vdc 極性保護
消耗電流：< 110mA(24V電源) < 190mA(12V電源)
輸出信號：RS485，可設定長度、角度應用輸出
輸出負載能力：≤ 400歐姆，標準工作200-250歐姆
線性分辨度：1/4096
最大圈數：4096
工作溫度：最大圈數：-25—70℃ 編程時溫度范圍：0℃～＋70℃
儲存溫度：-40—100℃
防護等級：IP65
允許轉速：2400轉/分
輸出刷新周期：<1.4ms
連接電纜：1米8芯屏蔽電纜，或9芯插座

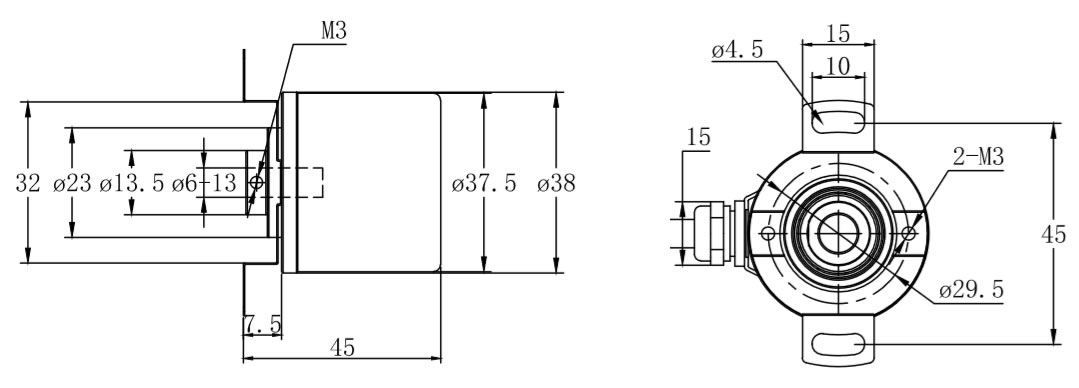

外形特征：夾緊同步一體式或盲孔軸套法蘭，金屬外殼，密封雙軸承結構(見外形尺寸附圖)
轉軸：夾緊同步一體式法蘭軸徑10mm或6mm ,長度20mm，含D型平面，盲孔軸套14mm（以內可選），深20mm，不銹鋼材料
盲孔軸套
熱門推薦

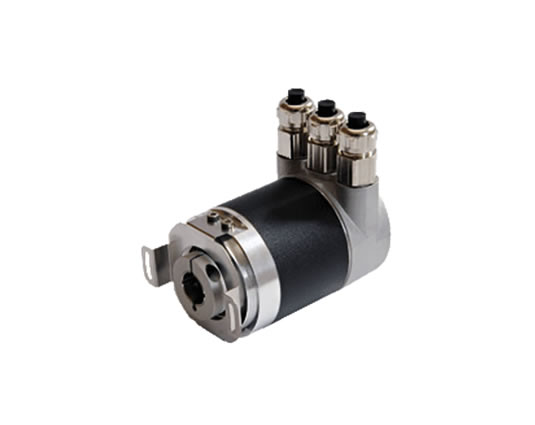

PMV58 多圈絕對值編碼器
